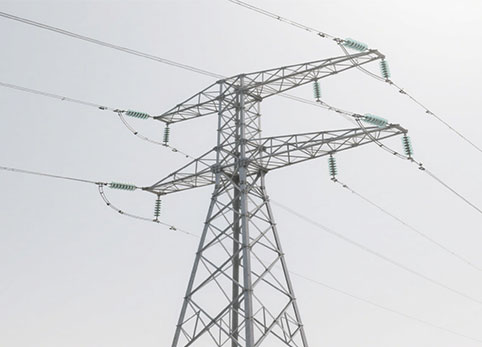

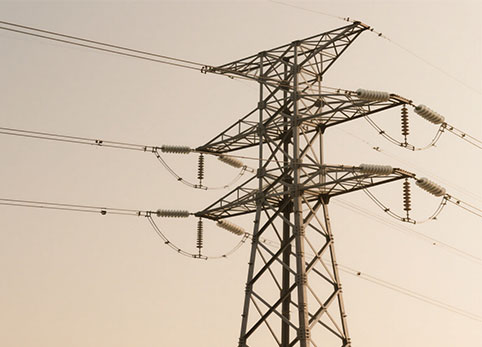

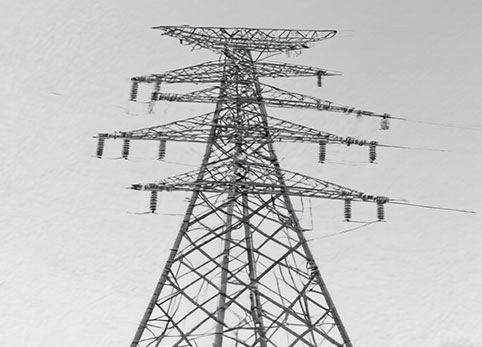

As torres da linha de transmissão de 220 KV são projetadas para transmissão de energia de longa distância e alta capacidade, formando a espinha dorsal crítica das redes elétricas modernas. ConfiávelFabricantes de torre elétricaProjetar e produzir essas estruturas de treliça de aço pesado (ou monopolo/concreto) para permitir uma distribuição eficiente de energia de 220 quilovolts em subestações, parques eólicos e corredores industriais, com perdas mínimas de linha. Nossas torres de transmissão de 220 KV estão em conformidade com os padrões chineses do GB e são construídas para resiliência climática extrema, garantindo 30 anos de integridade estrutural com proteção contra corrosão galvanizada por imersão a quente.
| Tensão | 220KV |
| Tipo de torre | Torre de suspensão, torre de tensão, torre morta, estrutura de subestação |
| Altura | 10M-100M |
| Circuito | Circuito Único/Duplo |
| 1. aço estrutural de baixa liga de alta resistência: Q420B que é equivalente com ASTM Gr60 2. aços estruturais de baixa liga de alta resistência: Q355B que é equivalente com ASTM Gr50 ou S355JR 3. aço estrutural de carbono: Q235B que é equivalente com ASTM A36 ou S235JR | |
| Soldadura | AWS D1.1 |
| Tratamento de superfície | Galvanização por imersão a quente/pintura/revestimento em pó |
| Galvanização por imersão a quente | GB/T 13912-2002, EN ISO 1461,ASTM/A123 ou equivalente |
| Padrão de soldagem | AWS D1.1, AS554, AS 4100 padrão ou equivalente |
| Grau 8 | |
| Embrulho de gelo | 5-10mm |
| Verticalidade | 1 / 1000 |
| Temperatura de trabalho | -45 °C - 45 °C |
| Porcas e parafusos | |
| Vida útil de trabalho | 30/50 anos |
1. maior capacidade de transferência de energia
As linhas de 220KV transportam 2x-4x mais potência do que as torres de 132KV, reduzindo a necessidade de várias linhas e requisitos de direito de passagem (ROW).
Permite uma transmissão de energia eficiente de longa distância com menores perdas de energia.
2. Perdas de transmissão reduzidas
Baixa resistência e perdas de descarga corona, melhorando a eficiência energética.
Ideal para a integração solar/parque eólico, minimizando o desperdício de energia renovável.
3. Infraestrutura de custo-benefício
Menos torres por km necessárias vs. grades de baixa tensão, corte de custos de material e mão de obra em 20-35%.
Menor manutenção da vida útil devido à distribuição de carga otimizada.
4. Expansão da grade à prova de futuro
Caminho de atualização fácil para 400KV + com modificações estruturais mínimas.
Suporta sensores de rede inteligente para monitoramento em tempo real (designs habilitados para IoT).
A instalação e manutenção adequadas são essenciais para a longevidade e segurança das torres de transmissão de 220KV. Siga este guia de melhores práticas passo a passo:
1. Pesquisa e Fundação do Site
Realizar testes geotécnicos (capacidade de carga do solo> 150 kN/m²).
Use fundações de concreto armado com revestimentos anti-corrosão.
2. Torre de Montagem
Pré-monte seções de treliça modulares para uma ereção mais rápida.
Conexões de parafuso torcidas para 450 Nm (padrão ISO 898-1).
3. instalação do condutor
Aplique monitoramento de tensão (limite de alongamento de 10-15%) para condutores ACSR.
Manter a distância mínima ao solo de 7-8 metros.
1. inspeções semestrais
Verifique o aperto do parafuso, manchas de ferrugem e estabilidade da fundação.
Use drones de imagem térmica para detecção de hotspot.
2. prevenção de corrosão
Aplique revestimentos epóxi ricos em zinco a cada 5-8 anos.
Substituir camadas de galvanização com falha (compatível com ASTM A123).
3. Gestão Vegetação
Limpe as árvores dentro de 15-20 metros para evitar flashovers.
4. Lembrete de segurança
Sempre desenergize as linhas antes da manutenção (OSHA 1910.269).
Use escadas FRP e kits PPE para escalada em torre.
