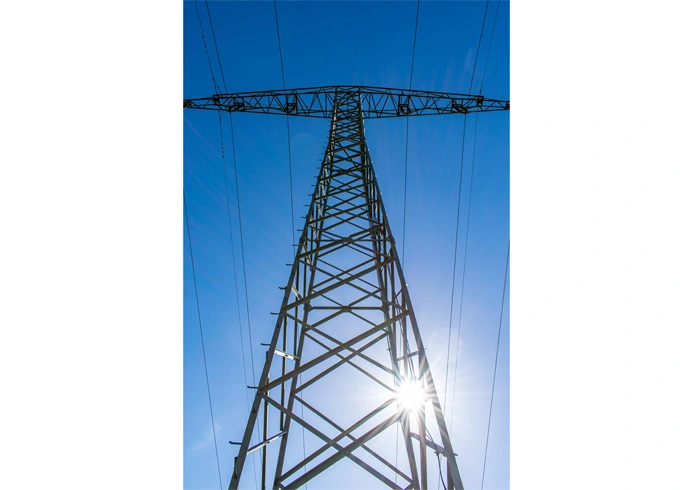

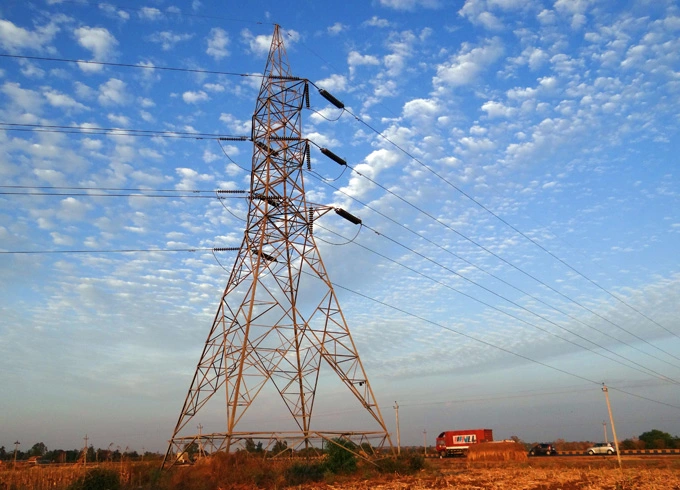

Uma torre de linha de transmissão, também conhecida como poste elétrico, é uma estrutura alta que suporta uma linha de energia aérea. Normalmente, é uma torre de treliça de aço, embora designs modernos também possam incorporarPostes de aço treliçadoPara alcançar resistência e durabilidade semelhantes com estética otimizada. As torres de transmissão em redes elétricas carregam linhas de transmissão de alta tensão que movem a energia elétrica a granel de estações geradoras para subestações elétricas, onde é entregue aos usuários finais. As torres de transmissão se enquadram em quatro categorias: torres de suspensão, torres de tensão, torres de terminais sem saída e torres de transposição.
| Tensão | 10kV a 1100kV |
| Forma de aço | Aço angular/tubular |
| Tipo de treliça | Treliça de 3/4 pernas |
| Tipo de torre | Torre de suspensão, torre de tensão, torre morta, estrutura de subestação |
| Altura | 10M-100M |
| Circuito | Circuito Único/Duplo |
| Material | 1. aço estrutural de baixa liga de alta resistência: Q420B que é equivalente com ASTM Gr60 2. aços estruturais de baixa liga de alta resistência: Q355B que é equivalente com ASTM Gr50 ou S355JR 3. aço estrutural de carbono: Q235B que é equivalente com ASTM A36 ou S235JR |
| Soldadura | AWS D1.1 |
| Tratamento de superfície | Galvanização por imersão a quente/pintura/revestimento em pó |
| Galvanização por imersão a quente | GB/T 13912-2002, EN ISO 1461,ASTM/A123 ou equivalente |
| Padrão de soldagem | AWS D1.1, AS554, AS 4100 padrão ou equivalente |
| Grau à prova de terraplenagem | Grau 8 |
| Embrulho de gelo | 5-10mm |
| Verticalidade | 1 / 1000 |
| Temperatura de trabalho | -45 °C - 45 °C |
| Porcas e parafusos | Principalmente parafusos ISO 898 grau 6,8 e 8,8 para os padrões chineses, ISO e DIN |
| Vida útil de trabalho | 30/50 anos |

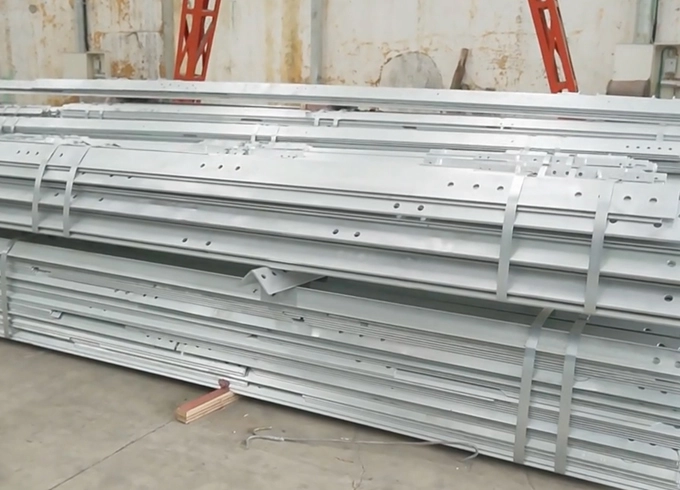

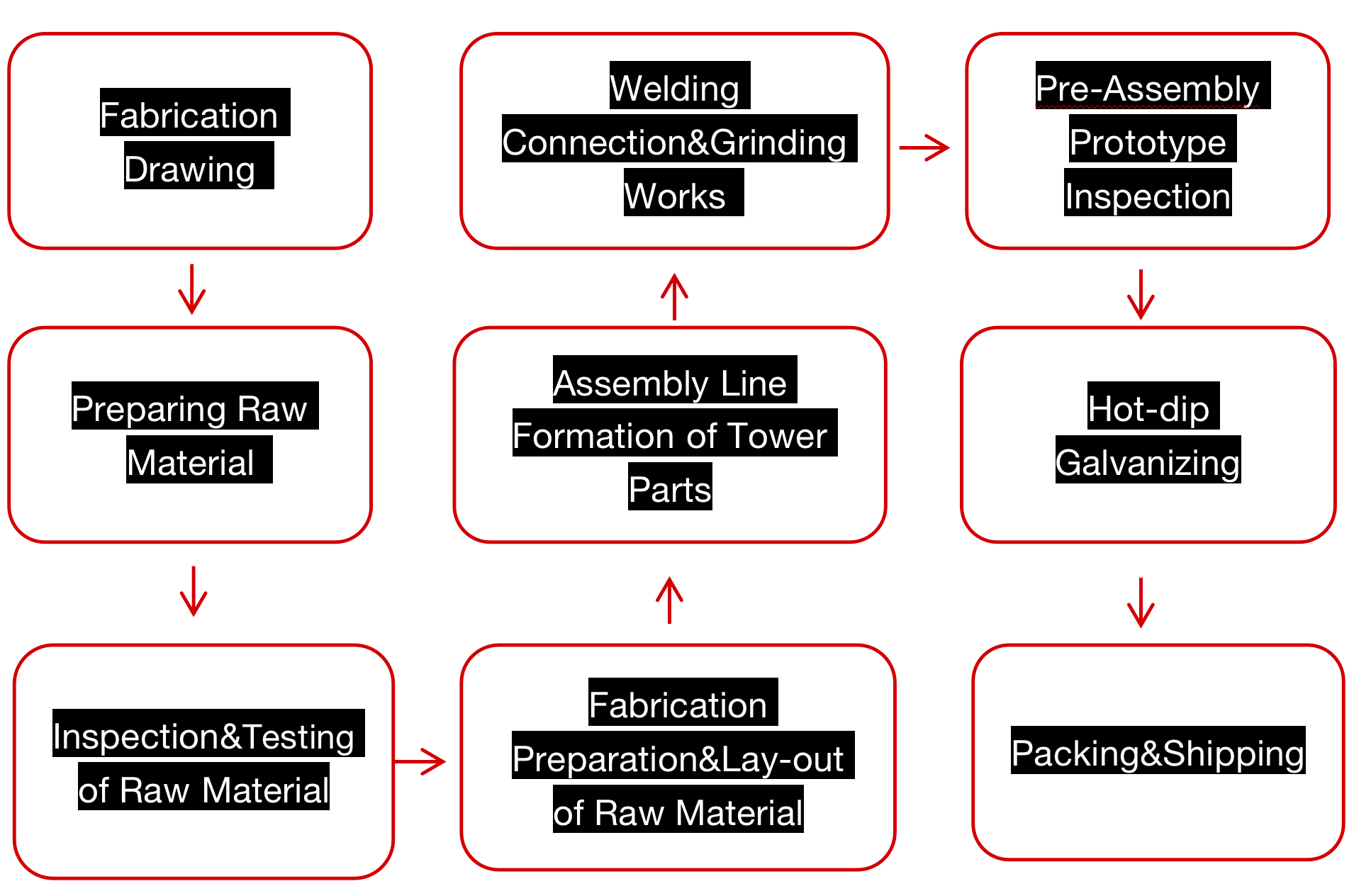

Nosso elétricoTorre angularPode ser feito de aço angular, tubo de aço ou ambos. Nós projetamos as torres para serem de alta segurança com alta utilização de material, de modo a controlar o custo. E as matérias-primas são de fornecedores de aço confiáveis com os quais colaboramos há décadas. No estágio de soldagem, a soldagem CO2. e a soldagem automática a arco submerso são adotadas em nosso processo de fabricação. O relatório de teste de fábrica e o teste de tipo estão disponíveis, se necessário.
1. Nós usamos o software mais recente: PLS e MS Tower, STW, SAP2000, TWsolid, SLCAD, AutoCAD,
2. Códigos de design disponíveis:
1) Padrão nacional chinês:
A. Para estruturas de torre e pólo da linha de transmissão aérea: DL/T 5154-2002 Regulamento técnico do projeto
B. Para a fundação da linha de transmissão aérea: DL/T 5219-2005 Regulamento técnico para projetar a fundação da linha de transmissão aérea
2) Padrão americano:
A. ASCE 10-97-2000 Projeto de Estruturas de Transmissão de Aço Latticed
B. Exigência de código de construção ACI 318-02 para concreto de estrutura
3. Nós podemos oferecer teste de torre necessário: teste de carregamento, teste de tipo e outros como por solicitação e todos os testes são conduzidos pela autoridade do governo.
4. Controle de qualidade: Seguindo o sistema ISO 9001 e estritamente inspeção QC para matéria-prima, teste de montagem de trilha antes da produção em massa, verificação de dimensão, teste de galvanização e emissão de relatório de fábrica antes do envio para a quantidade e qualidade.
Estamos equipados com a linha de produção de aço angular CNC líder e linha de processamento de placas CNC que é introduzida, também com outros 200 conjuntos de equipamentos de fabricação, para garantir a fabricação adequada e a qualidade dos projetos de torre de aço.
